軌道橋梁定期檢查涉及內容大全

城市軌道交通包括地鐵系統、輕軌系統、有軌電車、磁浮系統等，是城市交通的重要組成部分，具有速度快、運量大、運行方式多、安全性好、舒適性強等諸多優勢特征。為保證在役橋梁的安全性，應根據GB/T 39559.2—2020《城市軌道交通設施運營監測技術規范第2部分：橋梁》及其他技術規范對軌道橋梁進行定期檢查，具體內容包含多個部分。

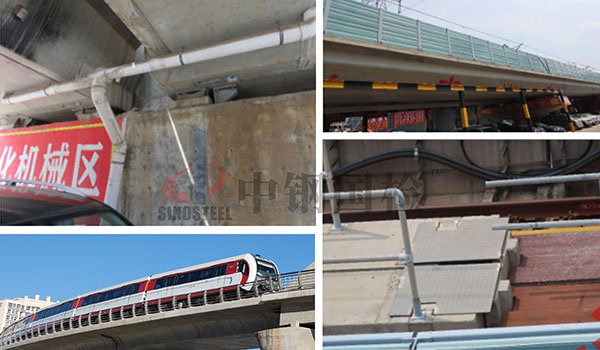

橋面系及附屬設施

伸縮縫與梁端錨固松動情況，漏水、銹蝕情況，大位移伸縮縫的伸縮機構工作狀態以及異常變形情況；

欄板及支架、聲屏障、防拋網、疏散平臺等附屬設施損壞情況，錨固連接牢固情況，連接件缺損、松動情況；

橋面排水坡損壞情況，攔水擋塊完好情況，集水口和排水管通暢情況，排水系統完好情況；

橋面保護層蜂窩、麻面、裂縫等病害情況；

防落梁、阻尼器設施狀態；

標志、標牌狀態；

限界架狀態；

避雷裝置完好情況，避雷系統性能，防迷流裝置完好情況；

航空燈、航道燈完好情況；防撞設施損壞情況。





上部結構檢測

01混凝土梁橋

恒載下梁體豎向變形檢測；

混凝土表觀檢查，包括滲水、風化、剝落、露筋、非受力裂縫等病害情況；

混凝土碳化深度；

梁頂板和底板處橫向裂縫情況；

腹板上主拉應力引起的斜裂縫情況；

沿預應力管道方向的縱向裂縫情況；

預應力鋼束錨固部位的混凝土裂縫情況；

預制結構聯結部位混凝土開裂、滲水情況；

箱梁內積水情況，通氣孔是否良好；

盆式橡膠支座鋼件裂紋、脫焊、銹蝕情況，滑板材料磨損、位移和轉角檢測；

板式橡膠支座橡膠板裂紋、不均勻外鼓、鋼板外露、剪切變形、位置竄動等情況；

支座與梁體、支承墊石間脫空情況，支承墊石開裂、破損、露筋、積水等情況；

錨固螺栓完好情況，限位裝置開裂情況。



02鋼梁橋

恒載下梁體豎向變形檢測；

構件扭曲變形、局部損傷情況，斷面變化處、削弱處以及彎曲部分的外凸面裂紋情況；

構件銹蝕情況,油漆層裂紋、起皮、脫落情況；

螺栓連接處節點螺栓松動、脫落或斷裂情況,焊縫連接處節點焊縫裂紋或脫開情況；

正交異性橋面板加勁肋與面板、橫隔板連接處,加勁肋嵌補段,弧形缺口處裂紋情況；

鋼箱梁面板、腹板裂紋情況；

箱形梁、箱形桿件內積水情況等。

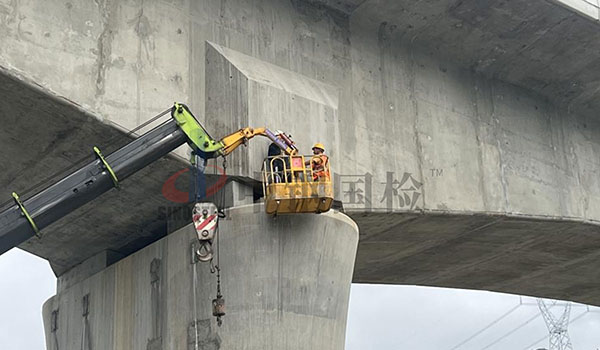

墩臺與基礎檢測

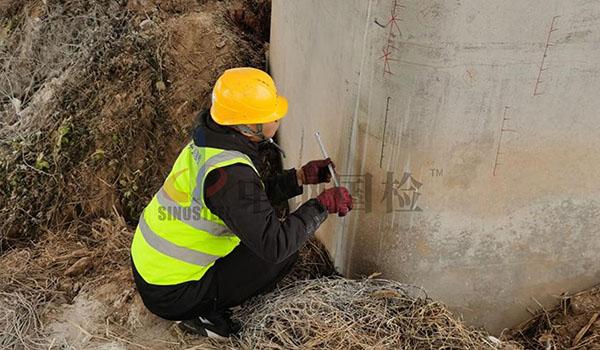

墩臺身、墩臺帽、支承墊石、拱橋拱座裂縫、腐蝕、破損、空洞、露筋等病害情況；

基礎裂縫、腐蝕、破損、空洞、露筋等病害情況；

基礎沉降和墩頂橫向位移檢測；

基礎受沖刷情況；

寒冷地區水位變化部位墩臺基礎的凍害、腐蝕情況；

橋臺護錐砌體開裂、病害、滲水，砌體下沉變形以及土體陷穴情況；

調治構造物損壞、沖刷及變形情況。
