盾構隧道混凝土襯砌管片質量檢測大揭秘！

盾構隧道作為地下交通與市政管網建設的重要方式，其安全穩定性至關重要。而盾構隧道混凝土襯砌管片就如同地下長城的“磚塊”，是保障隧道結構安全的關鍵，其質量檢測容不得半點馬虎。今天我們就以CJJ/T 164-2011《盾構隧道管片質量檢測技術標準》為依據，深入剖析混凝土管片的七大核心檢測項目。

01混凝土強度檢測

混凝土強度是管片承載能力的核心指標，關乎著隧道的整體安全性。常見的檢測方法包括回彈法和鉆芯法。回彈法操作便捷，通過回彈儀測定混凝土表面硬度推算強度；鉆芯法則是直接從管片鉆取芯樣進行抗壓試驗，結果最為可靠。



02外觀質量檢測

外觀質量檢測是管片檢測的“入門關卡”。檢測人員采用目視仔細檢查管片表面，查看是否存在裂縫、蜂窩、麻面、缺棱掉角等問題。管片表面裂縫寬度不能超過0.1mm且不得貫穿，即便輕微的蜂窩、麻面也可能影響耐久性，都需及時處理。這項檢測能有效發現生產工藝問題，避免不合格產品流入工程。



03尺寸偏差檢測

管片尺寸精度直接影響隧道拼裝與防水效果。標準要求對管片寬度、厚度、弧長、弦長等精確測量，寬度允許偏差±1mm，厚度允許偏差+3mm、-1mm。實際檢測中，使用游標卡尺、鋼卷尺等工具，在管片不同部分多次測量，取得平均值。只有尺寸精準，才能讓隧道環縫、縱縫緊密貼合，防止地下水滲漏和結構變形。

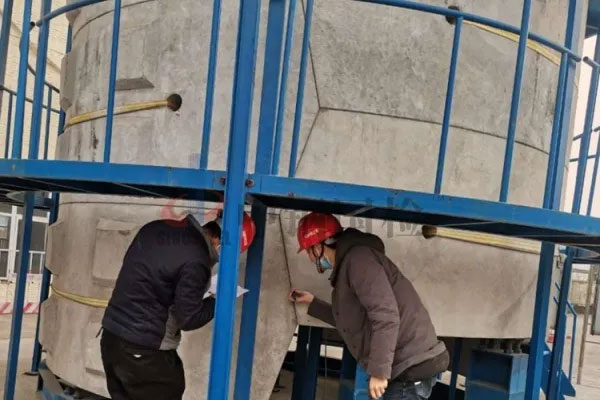

04水平拼裝試驗

水平拼裝試驗如同一場“地下拼圖”的預演。將多塊管片按設計要求在地面水平拼裝，檢查拼裝后的環向、縱向接縫是否嚴密，螺栓是否能順利穿入擰緊，管片外弧面、內弧面是否平整。通過該試驗，可提前發現管片尺寸、形狀偏差以及拼裝工藝問題，保障實際施工時管片能精準拼裝，確保隧道結構的整體性和穩定性。



05管片滲漏試驗

為了防止地下水滲入隧道，管片滲漏試驗至關重要，一般采用將管片放置在專門的試驗水槽中，逐步施加水壓，觀察管片接縫及表面是否出現滲水現象。只有通過滲漏試驗，才能為隧道打造可靠的“防水盾牌”，維持隧道干燥安全的運營環境。

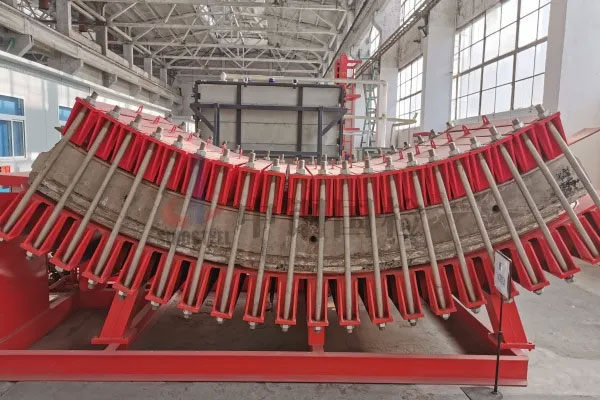

06抗彎性能試驗

盾構隧道在運營過程中會承受各種復雜外力，抗彎性能試驗就是模擬管片在受力時的表現。通過在管片兩端施加荷載，觀察管片的變形情況和裂縫發展，測試管片的抗彎承載能力。只有具備良好抗彎性能的管片，才能在長期使用中抵御各種壓力，保障隧道結構安全。

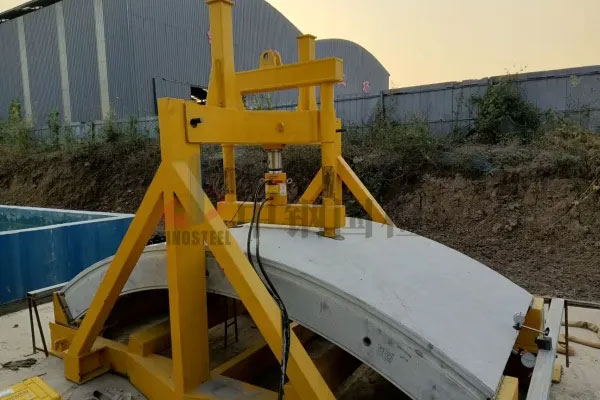

07抗拔性能試驗
抗拔性能試驗主要檢測管片連接螺栓的抗拔能力，確保管片之間的連接穩固。通過對連接螺栓施加拉力，測試其抗拔力是否達到設計要求。若抗拔性能不達標，在隧道施工和運營過程中，管片可能出現松動甚至脫落，危機隧道安全。因此抗拔性能試驗是保障管片連接可靠性的關鍵檢測項目。



盾構隧道混凝土用管片的每一項檢測項目都是環環相扣，共同構筑起隧道質量的安全防線。嚴格按照標準進行檢測，不放過任何一個細節，才能讓盾構隧道在地下穩定運行，為城市交通和市政建設保駕護航。
