防火封堵材料質量檢測要點全解析，防火封堵材料檢測必看

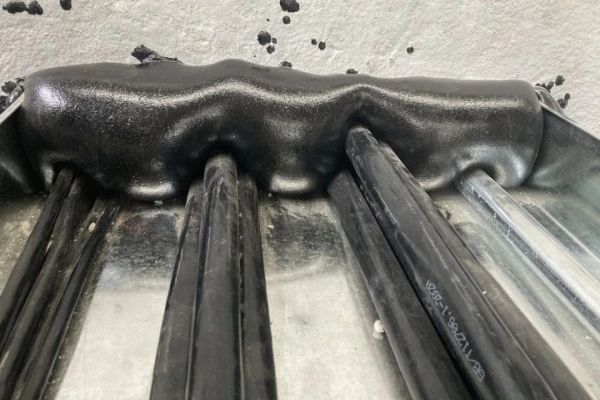

在建筑防火工作里，防火封堵材料起著十分重要的作用，它能不能在火災發生時有效阻止火勢和煙氣蔓延，直接關系到人們的生命財產安全。為了確保這些材料可靠耐用，需要對它們進行一系列嚴格的檢測。這些檢測涵蓋了材料的多種性能，從基本的物理化學性質到應對火災的關鍵能力都有涉及。隨著GB 23864-2023《防火封堵材料》的實施，對防火封堵材料檢測有了更明確且嚴格的要求。下面，我們就來詳細了解一下防火封堵材料檢測的各項要點。





一、理化性能檢測

耐水性、耐油性、耐酸性、耐堿性檢測 ：依據 GB/T 23864-2023 標準，將養護好的試樣按規定尺寸制備后浸泡于相應的水、油、酸、堿溶液中，達到規定時間后，觀察試樣的變化，阻火包達到浸泡規定時間取出需擦干，包體完整、無破損且內裝材料無明顯變化，則可判定合格。其他試樣浸泡規定時間后，若3個試件中至少兩個沒出現溶脹、開裂現象，則可判定合格。



耐濕熱性檢測 ：按照標準要求，將制作養護好的試樣置于溫度為（40±5）℃、相對濕度為（90±5）% 的試驗箱中至規定時間，取出試件后放置于不受陽光直接照射的環境中，自然干燥。檢查試樣是否開裂、粉化。



耐凍融循環性檢測 ：將制作養護好的試件，先置于23℃±2℃的水中18h，依據標準設定的凍融循環次數（一般為 15 次），每次循環包括在（- 20±2）℃環境下冷凍 3小時，再在50℃±2℃的恒溫箱中恒溫3h。觀察試樣經過全部循環后，是否出現開裂、粉化現象。



對于耐濕熱性、和耐凍融循環性是否合格，需要根據標準中的規定進行判定，如按規定進行試驗后，阻火包內裝材料應無明顯變化，其他試樣3個試件中至少要有兩個不出現開裂、粉化才算合格。



二、燃燒性能檢測

除阻火包織物按 GB/T 5455 進行試驗外，其他防火封堵材料的燃燒性能檢測方法為：按 GB/T 8626 的要求，將防火封堵材料制成規定尺寸的試件（250mm、寬 90mm、厚度為實際厚度，最大厚度不應超過60mm，否則應在背火面切除樣品，使其厚度為60mm），采用表面點火方式，點燃試件表面，記錄試件的燃燒時間、火焰蔓延情況等指標。



三、產煙毒性檢測

對于重要公共建筑用防火封堵材料，GB/T 20285 是其產煙毒性危險分級的檢測依據。檢測時，將試樣置于產煙毒性測試裝置中，點燃后收集并分析燃燒產生的煙氣成分，測定煙氣中一氧化碳、二氧化碳、二氧化硫等有害氣體的濃度及產煙量。根據測定結果，按照標準中規定的產煙毒性危險分級判定準則，確定其產煙毒性危險等級。



四、氣密性檢測

針對重要公共建筑用防火封堵材料、防火封堵組件的氣密性能檢測，依據 GB/T 7106 規定的方法。檢測時，將防火封堵組件安裝在專用的氣密性檢測裝置上，模擬建筑物在實際使用中的氣壓環境，通過向裝置內施加一定壓差，測定單位面積空氣滲透量,看是否超過標準中的規定值，以此來判定氣密性是否合格。



五、耐火性能檢測

這是防火封堵材料檢測的關鍵項目。按工程應用實際，制作包含防火封堵材料的防火封堵組件，將其安裝在燃燒試驗爐上。點燃爐內火焰，使爐內溫度按照標準規定的升溫曲線上升。在試驗過程中，持續測量并觀察試件背火面的溫度變化，以及是否有火焰或熱氣流從封堵處穿出等情況。當試件背火面平均溫度超過初始溫度 140℃，或單點溫度超過初始溫度 140℃，或出現火焰穿過封堵處持續時間超過 10 s等情況時，記錄此時的時間，即為該防火封堵材料的耐火極限。



結 語

綜上所述，對防火封堵材料進行全面、嚴格的檢測是建筑防火工作中不可或缺的環節。通過理化性能、燃燒性能、產煙毒性、氣密性和耐火性能等多項檢測，能夠全面評估材料的質量和可靠性，確保其在實際應用中發揮應有的防火作用。只有重視這些檢測，嚴格把控材料質量，才能為建筑構筑起堅實的防火安全屏障，讓建筑在面對火災風險時更有保障。
