電線電纜導體直流電阻檢測

電線電纜被廣泛應用于國民經濟建設的各個領域，其重要性不言而喻。導體是電線電纜產品發揮使用功能的主要組成部分，作為產品質量的關鍵性指標，電線電纜導體直流電阻是衡量電線電纜質量的重要技術參數。



檢測的必要性

在電線電纜的使用過程中，若導體直流電阻超過國家標準技術參數，電流通過導體時，就會加大其在線路上的損耗，載流量降低，使得電線電纜發熱加重。這就會加速包覆在導體外面的絕緣和護套材料老化，嚴重時造成供電線路漏電、短路等現象，甚至是引發火災事故，不僅給各方造成嚴重的損失，還會危及人的生命安全。



還有很多不良企業為了降低成本，會使用劣質金屬銅或雜質較多的再生銅作為導體材料，或者直接縮小導體截面，用小截面冒充大截面，使電線電纜實際導體直流電阻與規范要求相差甚遠。為了驗證導體直流電阻是否滿足相關要求，一定要對電線電纜進行導體直流電阻方面的測試。





試驗檢測要點

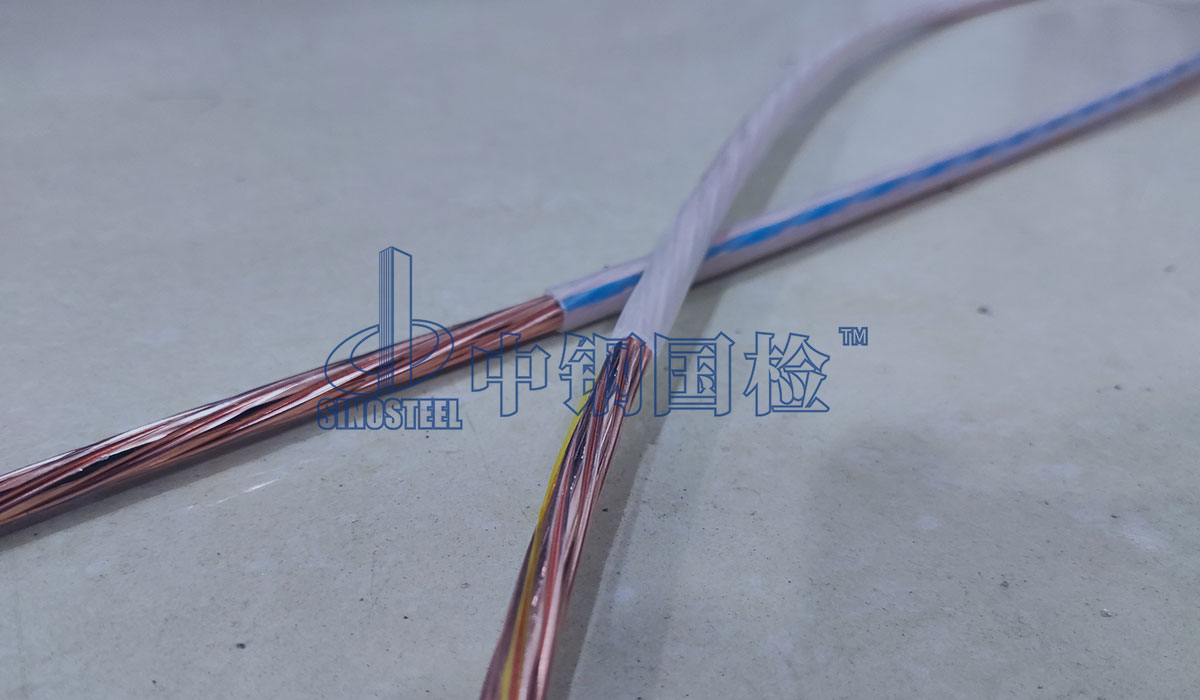

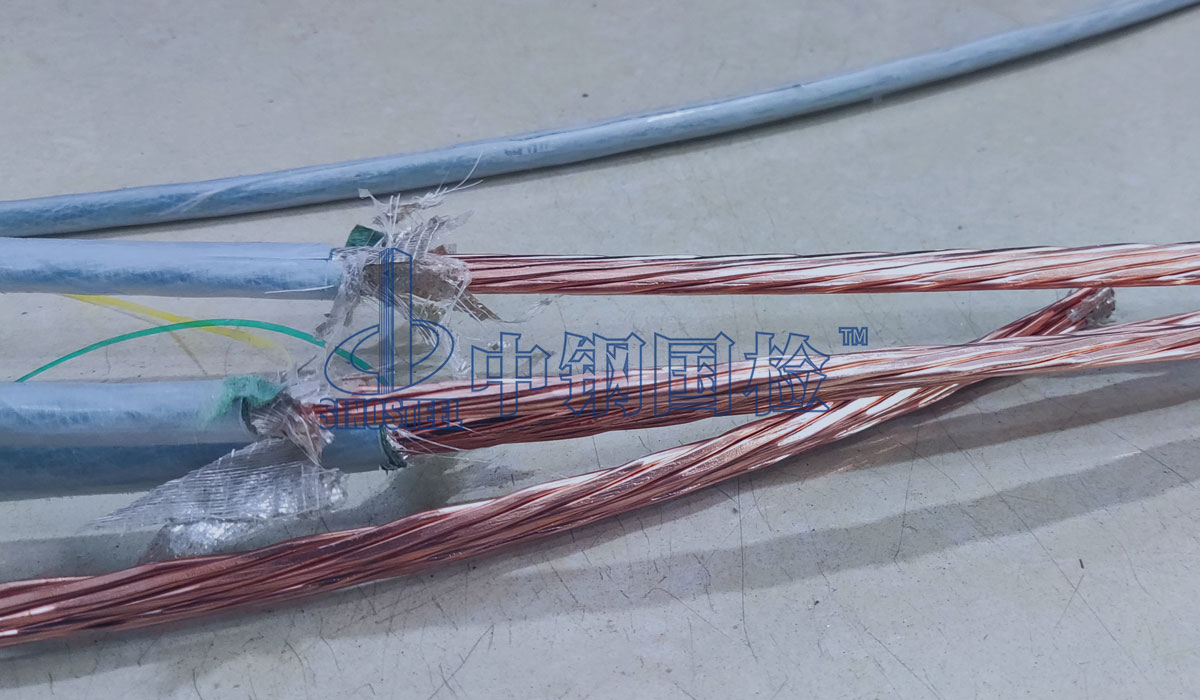

對于導體直流電阻的測試，通常是從被測試電線電纜上面截取長度不小于1m的試樣，也可以成盤（圈）的電線電纜作為試樣。根據需要，在測試前需去除試樣導體外表面絕緣、護套或其他覆蓋物，也可以只去除試樣兩端與測量系統相連接部位的覆蓋物、露出導體。需要注意的是，無論是采用哪種方式去除，包括對試樣的拉直（如有需求），都應盡量小心，以免損傷導體，尤其對于軟導體，應避免導體斷絲，從而影響最終試驗結果。



考慮到環境條件、電線電纜材質等方面對電阻的影響，試驗前，電纜應在試驗場地放置足夠長的時間，以確保使用提供的校正系數時，導體溫度已經達到精確測定電阻值允許的水平。露出的導體表面應清潔干凈，去除污穢、油垢，如果因導體氧化等原因出現導體發暗、變色，也應使用合適的方式去除。對于采用試劑進行處理的，應注意用水充分清洗掉試劑殘留液。在對電線電纜導體直流電阻檢測結果進行計算和分析時，要結合具體的檢測環境和數據結果，確保計算結果的準確性。



無論是采用單臂電橋，還是雙臂電橋，抑或是其他電阻測試儀器，都應保證測量夾具與試樣的正確連接。絞合導線的全部單線應可靠地與測量系統的電流夾頭相連接；對于兩芯及以上成品電線電纜的導體電阻測量，單臂電橋兩夾頭或雙臂電橋的一對電位夾頭應在長度測量的實際標線處與被測試樣相連接。



影響因素

概括來說，影響電線電纜導體直流電阻檢測結果的因素主要有以下幾方面。

• 產品質量

如果企業在原材料進廠時，把關不嚴選用低價的回收銅、雜質含量較高的銅，或者存儲不當造成材料的氧化，都會影響導體的載流量，造成導體直流電阻增大。所以尤其要加強對導體原材料質量進行嚴格把關，采用表面光亮、優質的銅鋁作為原材料，并及時進行性能檢測。在存儲過程中也應選擇合適的方式，采取必要的措施，防止原材料被氧化。此外，也要注意非標電纜、打折電纜對于導體直流電阻檢測值的影響。





• 環境條件

相關標準規范中對導體直流電阻測量的溫度范圍和濕度范圍進行了明確規定，如果溫度沒有達到試驗要求的范圍，將難以保證電阻數值的精準性。為了試驗的順利進行，通常會通過人為調控方式改變環境溫度和濕度等基礎條件，但這種環境條件缺乏穩定性。為避免環境中的溫度變化可能造成的檢測結果波動，要在環境溫度真正穩定下來以后再進行測量，并在測試過程中保持穩定。



• 人員及設備因素

導體直流電阻試驗中，測量設備和測量人員是直接作用于試樣，測量人員對測量設備原理的了解程度、對環境條件的把控能力、是否嚴格按照標準化的作業指導書進行操作，以及遇到異常情況的應對處理能力等方面，設備的精確度、夾具等對試驗結果都有著更為直接的影響。保證檢測設備滿足要求的同時，檢測人員在制樣、檢測等過程中也應遵照相應的程序，以防出現因人為原因造成檢測數據的失實。
