電線電纜絕緣材料性能檢測

隨著社會經濟和科學技術的不斷發展，電能逐漸成為人們生產生活中不可缺少的能源，各種電力設備也在群眾的日常生活中發揮著重大作用。而電線電纜是電能運輸至電力設備的主要工具，在電力運輸和電力分配過程中占有重要地位。

電線電纜作為電力系統中電力傳輸的主要載體，不僅要有良好的導電性，以便提高電力系統的經濟效益；還要保證絕緣性能，確保電力傳輸網絡的穩定性及安全性。若絕緣性能不穩定或有缺陷，電力安全將受到嚴重威脅，從而引發火災等現象。因此，為了滿足電力系統運行需要，必須重視其絕緣性能，并進行絕緣試驗。在使用前或產品設計定型時，必須采用標準方法檢測，以確保電線電纜的絕緣性能滿足設計使用要求。





電纜產品絕緣性能檢測方法
1、絕緣電阻和電阻率的測試
絕緣體的基本功能是組織電流流通，保證電流按既定路線流轉，絕緣電阻代表了絕緣體阻止電流流通的能力，如果絕緣電阻太低，則泄漏電流的風險越大，容易由于發熱損壞絕緣體，因此需要定期檢測。根據標準GB/T 3048.5-2007《電線電纜電性能試驗方法第5部分：絕緣電阻試驗》中的規定，絕緣電阻和電阻率的檢測主要使用電壓-電流法和直流比較法。

電壓-電流法一般用于實驗室檢測，測量范圍在（104-106）Ω，使用高阻計，使用高阻計，測量電壓有四級，即100V、250V、500V、1000V，在產品標準中按測量場強做出選擇和規定。測量環境為相對濕度在80%以下，環境溫度在20±5℃。

直流比較法，電源要求穩定，輸出端電壓值變化不應超過±1%。適用于工廠產品測試，使用檢流計對通過試樣和標準電阻電流進行比較，并計算出試樣絕緣電阻。測量范圍為（105~2×1015）Ω，測量電壓在100-500V。

除了以上兩種方法，還有實驗室檢測方法，如歐姆表法、電橋法、充電法、自放電法等，試樣需要在試驗前進行預處理，放置于溫度為（23±2）℃以及相對濕度為（50±5）%的條件下處理24小時。不同檢測方法各有使用范圍和優缺點，根據實際情況進行選擇。

2、電容及損耗因數測試
電容是電纜電性參數之一，當交流電壓通過電纜，電流產生，電容電流與電纜電容成正比。對于超高壓電纜，當電容電流接近額定電流，就成為限制電纜容量與傳輸距離的重要因素。通過進行電容及損耗因數檢測，可以發現各種絕緣劣化現象，檢測方法為介質損耗角正切檢測方法，根據GB/T3048.11-2007《電線電纜電性能試驗方法 第11部分：介質損耗角正切試驗》的規定，測量的是外施正弦電壓與通過試樣的電流之間相角的余角正切值。測量設備為電流比較儀式電橋或西林電橋等。

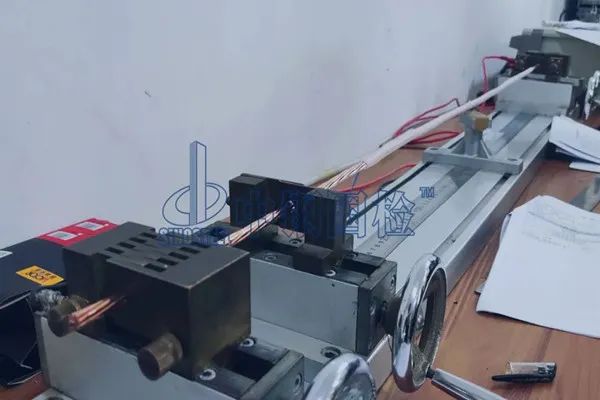

3、機械性能試驗
對電線電纜進行機械性能的檢測，需要嚴格按照GB/T2951-2008《電纜和光纜絕緣和護套材料通用試驗方法》進行，主要是對絕緣材料在未老化前和經過加速老化處理后進行斷裂伸長率和抗張強度的檢測。

試樣制成管狀結構，取樣長度為100mm，如果是扁平軟線，絕緣線芯不要分開。在電纜外形尺寸上，相應標準有明確規定，如果電纜外徑在25mm之內，可以使用投影儀等設備從互相垂直的兩個方向上分別測量，超過25mm，使用測量帶測量圓周長再計算出直徑。

4、電纜絕緣材料其他通用試驗
電纜絕緣材料其他試驗有熱老化試驗、收縮試驗及密度測定方法。

熱老化試驗使用空氣烘箱，在絕緣或護套料擠出后存放不低于16小時才可以進行試驗。烘箱中空氣應流過試樣表面，并從烘箱頂部附近排出。在規定的老化溫度下，烘箱內全部空氣更換次數每小時在20次以內，但不要少于8次。

收縮試驗使用的試樣是在每個被試絕緣線芯上距離電纜端頭至少0.5m處切取相關電纜產品標準規定長度的1.5倍長度，按照標準中規定溫度和時間加熱，并在空氣中冷卻至室溫后根據標準中的規定測量最后的長度，最終計算收縮率。



結語
目前我國已經將電纜作為國民經濟發展中的重要配套物資，對電纜質量做出了明確規范和標準要求，從生產到應用以及檢測都制定了詳細標準，由于劣質電纜充斥市場，引發的質量問題有很多，電纜絕緣問題已成為威脅電力應用系統安全的重要因素之一，直接影響到系統運行的效率，因此目前對電纜絕緣性能的檢測力度越來越大。在檢測過程中，要堅持使科學方法，做好各個項目的檢測，以有效管理和運營電纜行業發展。
