建筑外墻飾面磚粘結強度現場檢測

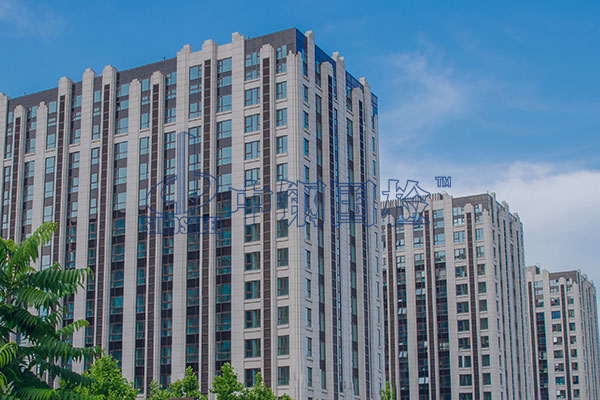

隨著我國城市建設的快速發展，建筑物外墻采用飾面磚裝飾的越來越普遍，越來越多的建筑物外墻采用釉面陶瓷墻磚、瓷質磚、陶瓷玻璃磚等飾面磚材料。而由于飾面磚的施工質量缺少必要的監督檢驗方法，因此一旦其粘結強度不足而導致脫落，除影響建筑物外觀外，還會造成傷人和財產損失等事故，因此對建筑物外墻飾面磚的粘結強度進行檢測是十分必要的。



在建設部頒發JGJ/T 110《建筑工程飾面磚粘結強度檢驗標準》并批準強制性行業標準前。在日常檢測飾面磚質量的工作中，主要檢查飾面磚粘結是否存在空鼓等現象，而沒有對飾面磚粘結強度作量化檢測，致使許多工程留下隱患。而自從檢驗標準實施后，由于采用了對外墻飾面磚粘貼質量更加科學的檢測方法，促進了工程相關方對飾面磚的粘結質量的重視，因而使得飾面磚的粘結質量得到了極大的提高和保證。



一、飾面磚粘結強度現場檢測

飾面磚檢測依據標準JGJ/T 110-2017《建筑工程飾面磚粘結強度檢驗標準》，隨機抽取檢測部位，取樣間距不得小于500mm。現場粘貼飾面磚粘結強度檢驗應以每500m²同類墻體飾面磚為一個檢驗批，不足500㎡應按500㎡計，每批應取3個試樣為一組，每相鄰的三個樓層應至少取一組試樣。試樣應隨機抽取，取樣間距不得小于500mm。





建筑物飾面磚粘結強度檢測的五個關鍵步驟：

（1）分割飾面磚：根據檢測飾面磚試件尺寸要求，用切割鋸把試件與墻面切割開，斷縫應穿過粘結層達到基體表面。



（2）粘結式連接部件的安裝：先把連接部件的標準塊與拉桿分開，用粘結劑或高強建筑膠將標準塊粘結在外表面干凈的已切割開的飾面磚上，并立即用膠帶十字交叉地把標準塊固定在墻面上，防止下垂脫落，以便粘結膠層固化。當粘結膠層達到足夠強度后才能接上拉桿進行拉拔試驗。

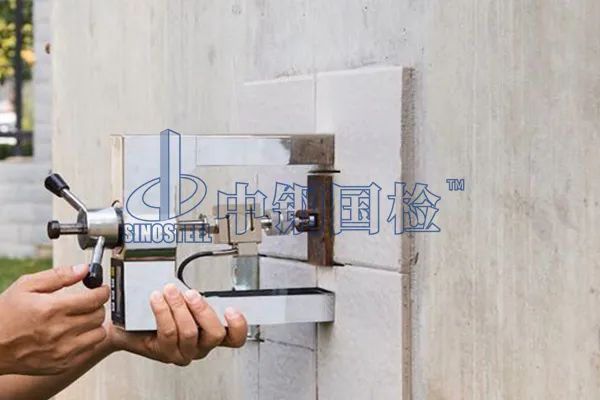

（3）安裝調整千斤頂：試驗時，將拉桿安裝在標準塊上，將孔心千斤頂穿過拉力桿，扶正拉力桿使其垂直于墻面；調節支撐螺桿使支撐架平行于墻面，調整儀器位置，使拉桿位于孔心正中，反復對中、扶正、調平，然后用拉力桿擰緊鎖緊螺母。



（4）拉拔試驗：使用手動油泵徐徐平穩加力，直到飾面磚剝離為止。從安裝千斤頂開始，都必須自始至終用手扶好千斤頂及支撐架，不得磕碰連接部件，以免安裝測試工作不小心損傷粘結層的粘結強度，影響檢測結果的可靠性，并防止儀器在拉拔時突然垂落而摔壞。



• 粘結強度的計算：根據標準中的計算公式對粘結強度進行計算，并根據標準中的評定規則對其進行判定。





二、檢測過程中應注意的問題

（1）試樣切割長度和寬度宜與標準塊相同，其中有兩道相鄰切割線應沿飾面磚邊鋒切割。

（2）試樣應從飾面磚表面切割至保溫系統加強抹面層表面。

（3）在粘貼標準塊前，應清除飾面磚表面污漬并保持干燥。當現場溫度低于5℃時，標準塊宜預熱后再進行粘貼。

（4）膠粘劑應使用說明書規定的配比使用，應攪拌均勻、隨用隨配、涂抹均勻，膠粘劑硬化前不得受水浸。

（5）將標準塊粘貼在試樣表面，并及時用膠帶固定，膠粘劑不應粘連相鄰飾面磚。

（6）注意試件斷開狀態，斷開位置應為粘結層處，否則試驗數據無效，需重新檢測。

（7）現場粘貼的同類飾面磚，當一組試樣均符合下列兩項指標要求時，其粘結強度應定為合格；當一組試樣均不符合下列兩項指標要求時，其粘結強度應定為不合格；當一組試樣只符合下列兩項指標的其中一項要求時，應在該組試樣原取樣區域內重新抽取兩組試樣檢測，若檢測結果仍有一項不符合下列指標要求時，則該組飾面磚粘結強度應定為不合格：

①  每組試樣平均粘結強度不應小于0.4MPa。

②  每組可有1個試樣的粘結強度小于0.4MPa，但不小于0.3MPa。



三、結語

在目前的工程建設中，飾面磚還是作為外墻裝飾的首選之一。隨著樓房高度的不斷增加，飾面磚的安全問題就更應該重視起來，需要在每道施工工序中嚴格把握原材料、施工工藝、檢查驗收等重要關口，絕不可麻痹大意，疏于防范。應嚴格依照規范規定要求，做到發現問題及時分析，及時解決，采取有效措施，從根本上杜絕質量隱患。
