耐火型電纜橋架的耐火等級試驗要點控制與分析

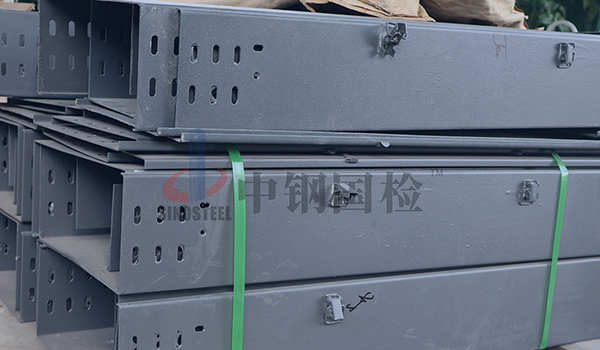

耐火型電纜橋架是由電纜橋架的直線段、彎通、附件和支吊架等組成，被廣泛應用于工業、商業、民用、人防等工程設施的消防線路，以滿足火災時消防設備和應急照明連續供電的要求。



產品類型

目前國內耐火型電纜橋架按結構型式劃分，主要有以下幾類：

• 復合耐火型電纜橋架：外層為鋼制鍍鋅后涂覆鋼結構防火涂料，內層為非金屬防火層。
• 普通耐火型電纜橋架：鋼制鍍鋅后內外層涂覆鋼結構防火涂料或用非金屬耐火材料制造。
• 其他結構型式耐火型電纜橋架：由用戶和制造商確定，但應符合相關耐火等級試驗規定。





耐火等級

耐火等級是耐火型電纜橋架的重要檢測項目之一，涉及耐火電纜橋架耐火等級的標準不止一個，其中JB/T 10216-2013標準將耐火等級分為NI、NII、NIII共3級，GB 29415-2013將耐火等級分為F1、F2、F3、F4共4級，不同的等級對應維持工作時間要求不同。



耐火等級試驗能夠驗證橋架的防護等級、材料性能和結構特征構成的綜合耐火耐熱能力，試驗對材料質量、涂層厚度、涂覆工藝等多個方面都有嚴格的要求，某一方面出現問題就容易導致試驗結果不合格，因此，此項試驗是最容易出現試驗結果不合格的項目。由此可見，對于耐火型電纜橋架的耐火等級試驗是把控其質量的重要環節，必須給予足夠的重視，以防止因電纜橋架質量問題造成不可挽回的損失。



試驗控制

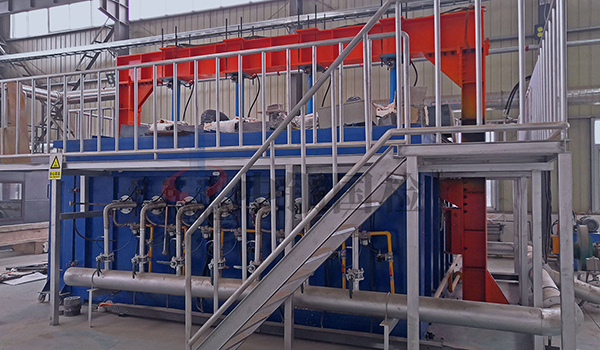

對于試驗本身來說，試驗爐的選擇至關重要，無論試驗爐是采用液體燃料，還是采用氣體燃料，都應滿足下列條件：

1. 對水平或垂直分隔構件能夠使其一面受火；
2. 柱子的所有軸向側面都能夠受火；
3. 對不對稱墻體能夠使其不同面分別受火；
4. 梁能夠根據要求三面或四面受火（加載部位除外）。

此外，對于爐內襯采用的耐高溫的隔熱材料，材料密度及最小厚度也應滿足對應的要求。





耐火電纜橋架試件尺寸、受火總長度及安裝方式等均應滿足要求，應使爐內至少含有一個橋架接頭且有足夠的與實際使用情況相符的連接件，并確保實現四面受火。



整個試驗過程中，對爐內溫度及壓力的控制尤為重要。為準確測得試驗數據，熱電偶的選擇及布置應符合標準規范要求，升溫曲線為標準時間-溫度曲線，并需按照下面的關系式對其進行監測和控制：

T=345 lg（8t+1）+20

其中，T為爐內的平均溫度，單位為攝氏度（℃）；t為時間，單位為分鐘（min）。試驗開始一定時間后的任何時間里，所測得的爐溫偏差都不應超過規定值。



爐內壓力控制方面，也應嚴格按照標準規范進行監測，雖然壓力梯度隨爐內溫度的改變會有輕微的變化，但也應保證沿爐內高度處每米的壓力梯度值以及試件底面100mm處的水平面上的爐內壓力值滿足要求，且隨著時間的推移爐內平均壓力值也應達到對應范圍。





試驗開始后，應按頻次要求及時對爐內溫度及壓力進行測量與記錄，隨時觀察3A熔斷器情況，當橋架內電纜泄漏電流達到3A時，即表明該橋架已不能維持其內部電纜繼續工作，喪失耐火能力，此時即為橋架的維持工作時間。若試驗中橋架仍能維持其內部電纜正常工作，但試驗已達到預定的維持工作時間時，也可以終止試驗。



其他注意事項

進行試驗時，試驗開始時間與接近試件中心熱電偶的溫度密切相關，電纜通電后應檢查 加熱爐內熱電偶的初始溫度。為確保真實準確地測得電纜橋架的耐火性能，對試驗所用電纜的選擇也應足夠重視，以免因電纜質量問題影響到對橋架的測試結果。
