無(wú)粘結(jié)預(yù)應(yīng)力鋼絞線質(zhì)量檢測(cè)要點(diǎn)，快速出檢測(cè)報(bào)告

無(wú)粘結(jié)預(yù)應(yīng)力鋼絞線是鋼絞線的其中一種類型，是一種用于預(yù)應(yīng)力混凝土結(jié)構(gòu)中的重要材料，被廣泛應(yīng)用于建筑、橋梁、隧道、水利工程、基礎(chǔ)工程等領(lǐng)域中，能夠有效提升混凝土結(jié)構(gòu)的承載能力，以及抗震、抗裂和耐久性能等。

無(wú)粘結(jié)預(yù)應(yīng)力筋主要應(yīng)用于后張預(yù)應(yīng)體力體系，因其外表面有一層塑料護(hù)套和油脂，其自身不與周圍混凝土發(fā)生粘結(jié)，在其工作期間，容許預(yù)應(yīng)力筋與周圍混凝土發(fā)生縱向相對(duì)滑動(dòng)，預(yù)加力完全依靠錨具傳遞給混凝土。

施工過(guò)程中，可將無(wú)黏結(jié)預(yù)應(yīng)力鋼絞線直接鋪至模板中，然后澆筑混凝土，待混凝土達(dá)到設(shè)計(jì)強(qiáng)度要求后，再?gòu)埨^固，而不需要預(yù)留孔道，也無(wú)需灌漿等工序。由于無(wú)粘結(jié)鋼絞線的特殊設(shè)計(jì)和施工工藝，使得其在施工過(guò)程中能夠快速、高效地完成預(yù)應(yīng)力張拉工作，提高了施工效率。加之塑料護(hù)套和油脂的存在，還能起到很大的防腐效果，因此在工程建設(shè)領(lǐng)域有著顯著的優(yōu)勢(shì)。

質(zhì)量檢測(cè)
對(duì)于無(wú)粘結(jié)預(yù)應(yīng)力鋼絞線的質(zhì)量控制，一方面應(yīng)在技術(shù)研發(fā)和生產(chǎn)工藝等方面下功夫，另一方面就是要加強(qiáng)對(duì)其質(zhì)量檢測(cè)，通過(guò)科學(xué)的技術(shù)方法對(duì)其各項(xiàng)技術(shù)指標(biāo)進(jìn)行檢測(cè)，以檢驗(yàn)產(chǎn)品的質(zhì)量。

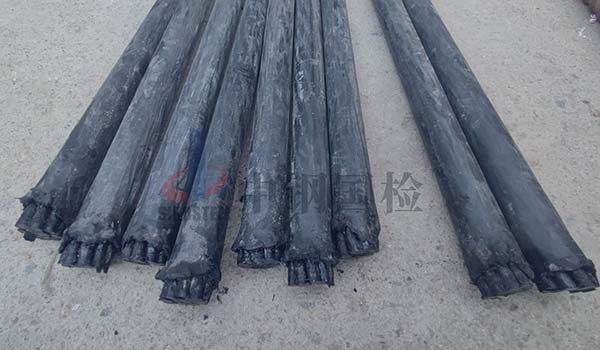

外觀質(zhì)量
對(duì)于無(wú)粘結(jié)預(yù)應(yīng)力鋼絞線的外觀質(zhì)量，可采用目視檢測(cè)法進(jìn)行檢驗(yàn)，看其護(hù)套表面是否光滑，有無(wú)凹陷、氣孔、機(jī)械損傷、裂縫以及明顯的折皺等缺陷，是否具有可見(jiàn)鋼絞線輪廓。

鋼絞線
首先用目測(cè)法檢驗(yàn)鋼絞線的表面是否有銹蝕及沾染雜物，測(cè)量公稱直徑時(shí)，應(yīng)根據(jù)鋼絞線的結(jié)構(gòu)類型，在距離端頭不小于300mm處，用分度值不大于0.02mm的量具采用對(duì)應(yīng)的方法測(cè)量；其力學(xué)性能的檢測(cè)按照預(yù)應(yīng)力混凝土用鋼絞線的力學(xué)性能檢測(cè)方法進(jìn)行檢測(cè)即可，具體項(xiàng)目主要有公稱抗拉強(qiáng)度、整根鋼絞線最大力、整根鋼絞線最大力的最大值、0.2%屈服力、最大力總延伸率、應(yīng)力松弛性能等。

防腐潤(rùn)滑涂層
當(dāng)采用防腐潤(rùn)滑脂制作防腐潤(rùn)滑涂層時(shí)，應(yīng)按照相關(guān)標(biāo)準(zhǔn)規(guī)范對(duì)防腐潤(rùn)滑脂的工作錐入度、滴點(diǎn)、水分、蒸發(fā)損失、低溫性能、鹽霧試驗(yàn)、灰分等等各項(xiàng)性能進(jìn)行檢測(cè)。檢測(cè)防腐潤(rùn)滑脂含量時(shí)，取規(guī)定長(zhǎng)度的無(wú)粘結(jié)預(yù)應(yīng)力鋼絞線，用符合要求的量具稱量其質(zhì)量，然后將鋼絞線及護(hù)套上的防腐潤(rùn)滑脂除凈，分別稱量鋼絞線和護(hù)套的質(zhì)量，并據(jù)此計(jì)算防腐潤(rùn)滑脂的質(zhì)量。

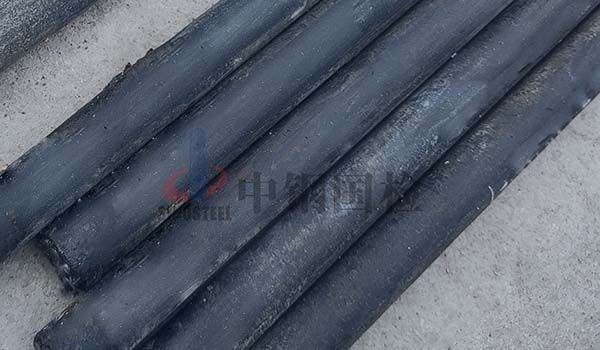

護(hù)套
對(duì)于護(hù)套的檢測(cè)，主要包括護(hù)套厚度測(cè)量、護(hù)套拉伸屈服應(yīng)力和拉伸斷裂標(biāo)稱應(yīng)變的測(cè)定幾個(gè)方面。進(jìn)行護(hù)套厚度測(cè)量時(shí)，應(yīng)取防腐潤(rùn)滑脂含量檢測(cè)試驗(yàn)中除凈防腐潤(rùn)滑脂后的護(hù)套，用符合要求的量具在護(hù)套每端截面上選取目測(cè)最薄的位置測(cè)量各一次，取其最小值。

護(hù)套拉伸屈服應(yīng)力、拉伸斷裂標(biāo)稱應(yīng)變檢測(cè)時(shí)應(yīng)按照相關(guān)要求制備長(zhǎng)條形試樣，試樣的縱向應(yīng)平行于護(hù)套的軸線，且在拉伸試驗(yàn)前按規(guī)定進(jìn)行狀態(tài)調(diào)節(jié)不少于1h±5min。安裝試樣，使試樣的長(zhǎng)軸線與拉伸應(yīng)力的方向一致，以（100±10）mm/min的速度進(jìn)行拉伸，記錄相關(guān)試驗(yàn)數(shù)據(jù)并計(jì)算最終結(jié)果。

摩擦系數(shù)
摩擦系數(shù)測(cè)定試驗(yàn)可在混凝土構(gòu)件上進(jìn)行，構(gòu)件長(zhǎng)度不應(yīng)小于5m。構(gòu)件內(nèi)布置的無(wú)粘結(jié)預(yù)應(yīng)力鋼絞線線形及長(zhǎng)度應(yīng)滿足要求，且每種線形不少于3根，在無(wú)粘結(jié)預(yù)應(yīng)力鋼絞線的兩端分別安裝適用的傳感器。在無(wú)粘結(jié)預(yù)應(yīng)力鋼絞線一端安裝工具錨，在另一端按照要求進(jìn)行分級(jí)張拉，每根鋼絞線應(yīng)調(diào)換張拉端和固定端各做一次試驗(yàn)，根據(jù)所得數(shù)據(jù)計(jì)算最終結(jié)果。

結(jié)語(yǔ)
無(wú)粘結(jié)預(yù)應(yīng)力鋼絞線在產(chǎn)品組成上，除了鋼絞線外，還有防腐潤(rùn)滑涂層和護(hù)套部分，因此在質(zhì)量檢測(cè)方面相較于有粘結(jié)預(yù)應(yīng)力鋼絞線，也會(huì)涉及更多的檢測(cè)項(xiàng)目，在質(zhì)量把控過(guò)程中一定要做到全面、細(xì)致、科學(xué)，不能單獨(dú)重視某一方面，這樣才能更有效的把控?zé)o粘結(jié)預(yù)應(yīng)力鋼絞線的產(chǎn)品質(zhì)量，促進(jìn)行業(yè)發(fā)展進(jìn)步。
