工字鋼和H型鋼在檢測，找專業第三方檢測機構

工字鋼是截面為工字形狀的長條鋼材。工字鋼既堅固又易于切割和焊接，同時具備抗老化、使用壽命長、重量輕、便于施工、外觀美觀、防火阻燃性、絕緣隔熱性等多種特點。



H型鋼是一種截面面積分配更加優化、強重比更加合理的經濟斷面高效型材，因其斷面與英文字母“H”相同而得名。由于H型鋼的各個部位均以直角排布，因此H型鋼在各個方面上都具有抗彎能力強、施工簡單、節約成本和結構重量輕等優點。







雖然工字鋼和H型鋼在特征方面和作用方面有所不同，但是兩者在檢測方面有相同的檢測項目、相似的檢測方法。



01拉伸性能檢測

工字鋼和H型鋼的拉伸性能檢測都是依據GB/T 228.1-2021《金屬材料 拉伸試驗 第1部分：室溫試驗方法》的規定進行的。采用的試驗設備可以是微機控制電子萬能試驗機，也可以是金屬材料拉伸性能全自動檢測系統等其他符合要求的設備。







按照不同材料相關產品標準的要求截取樣胚和制備試樣。測定試樣原始橫截面積，標記原始標距，并對試驗機進行校準，以保證試驗數據的準確性；試驗前設定力測量系統的零點，使其在試驗過程中力測量系統不應再發生變化；選擇合適的夾具夾持試樣，并確保夾持的試樣受軸向拉力的作用，盡量減少彎曲；以規定的速率對試樣進行拉伸，一般拉至試樣斷裂為止，做好數據記錄。



02彎曲性能檢測

工字鋼和H型鋼的彎曲性能主要依據GB/T 232-2010《金屬材料 彎曲試驗方法》的規定。采用的試驗設備可以是微機控制連續彎曲試驗機，也可以是其他符合要求的彎曲試驗機或萬能試驗機。



試樣切取的方向和部位應符合要求，試樣表面不得有劃痕和損傷，且試樣應去除由于剪切或火焰切割或類似的操作而影響了材料性能的部分。然后將試樣放于兩支輥上，試樣軸線應與彎曲壓頭軸線垂直，彎曲壓頭在兩支座之間的中點處對試樣連續施加力使其彎曲，直至達到規定的彎曲角度，注意彎曲試驗時，應當緩慢地施加彎曲力，以使材料能夠自由地進行塑性變形。



03沖擊吸收力檢測

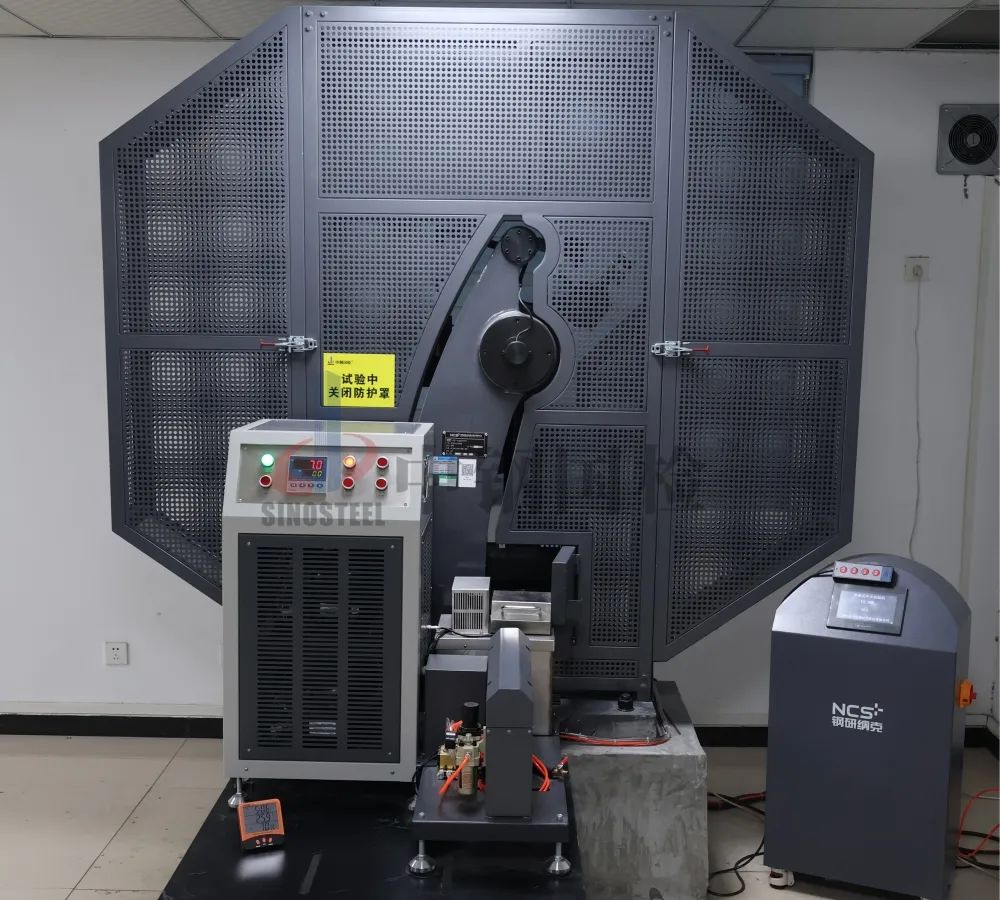

工字鋼和H型鋼的沖擊吸收力的檢測依據GB/T 229-2020《金屬材料 夏比擺錘沖擊試驗方法》中的規定。試驗設備采用數顯擺錘式半自動沖擊試驗機。







試樣應緊貼試驗機砧座，試樣缺口對稱面與兩砧座中間平面間的距離應不大于0.5mm。錘刃打擊中心位于對稱面、試樣缺口的對面。對于無缺口試樣應使錘刃打擊中心位于試樣長度方向和厚度方向的中間位置。試驗前應檢查砧座跨距，砧座跨距應在規定范圍內；并檢查砧座圓角和擺錘錘刃部位是否有損傷或外來金屬粘連。試驗過程中做好數據記錄，注意如果試樣卡在試驗機上，則試驗結果無效。



除此之外工字鋼和H型鋼在進行表面質量、尺寸、外形及允許偏差、重量偏差等方面的檢查與測量時，依據不同的標準，如工字鋼依據GB/T 706-2016《熱軋型鋼》的規定；H型鋼依據GB/T 11263-2017《熱軋H型鋼和部分T型鋼》的規定。
