建筑防水材料3種老化試驗方法詳解

建筑防水材料作為防水工程的物質基礎，關系到建筑物的使用價值、使用條件及衛生條件，是保證建筑物與構建物防止雨水浸入、地下水等水分滲透的主要屏障。防水材料的優劣對防水工程的影響極大，會影響到人們的生產活動、工作生活質量，因此對防水材料進行檢測是必不可少的。



建筑防水材料主要有高聚物改性瀝青防水卷材、合成高分子卷材以及防水涂料、防水密封材料、剛性防水材料、堵漏材料等等，被廣泛應用于工業與民用建筑、市政建筑、地下水工程、道路、橋梁、地鐵、隧道、海港工程、國防工事等領域。



檢測項目

建筑防水材料的檢測項目包括：耐水性、老化性、接縫剝離強度、搭接縫不透水性、腐蝕性介質耐久性、有害物質含量分析等等。其中建筑防水材料老化性能試驗能夠預測其在使用過程中的老化情況，有助于選材、優化設計和提高生產技術，同時還可以確保工程施工質量。因此，防水材料熱老化試驗的意義十分重要。





老化性能檢測的必要性

防水材料性能的穩定性對質量有著重要的影響，防水材料在使用過程中，會受到環境和溫度等因素的影響，長期使用會導致老化、劣化等現象，影響其防水效果。防水材料的老化試驗就是通過模擬長期使用過程中的高溫環境，測試防水卷材的老化、劣化情況，評估其性能穩定性。根據標準GB/T 18244-2022《建筑防水材料老化試驗方法》可知，建筑防水材料的老化方式包括熱空氣老化、人工氣候加速老化——氙弧燈、人工氣候加速老化——熒光紫外燈等，試驗原理與步驟如下：



老化性能試驗方法

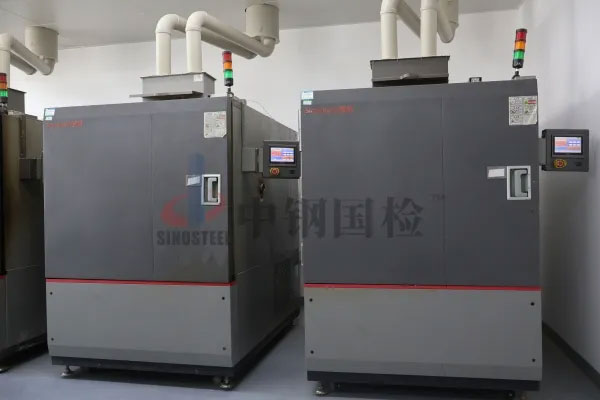

一、熱空氣老化

1、試驗原理：將試驗材料暴露在熱、氧環境的加速老化試驗箱中，通過測定老化前后材料性能的變化，評價材料的耐熱空氣老化性能，宜將一種已知性能的對照物與試驗材料同時暴露以提供標準比對。





2、試驗條件：瀝青基防水材料的試驗溫度宜采用70℃，高分子防水材料宜采用80℃；試驗周期應根據特性確定，一般以性能發生明顯變化確定試驗周期的時間。



3、試驗安裝：將試件水平放置或垂直懸掛在試驗架上，注意試件間距應不小于10mm，試件與老化箱壁的間距應不小于50mm，試件不應影響箱體的氣體流動和溫度均勻性。



4、暴露后性能測定：試驗完成后試件應在產品標準規定的條件下放置24h，然后進行相關性能測定。



5、性能評定：選擇對材料應用最適宜及變化較敏感的一種或幾種性能進行判定。



二、人工氣候加速老化——氙弧燈





1、試驗原理：采用人工方法，模擬和強化在自然氣候受到的光、熱、氧、濕氣、降雨為主要老化破壞的環境因素，按照標準評定性能變化，從而獲得近似于自然氣候的耐候性。

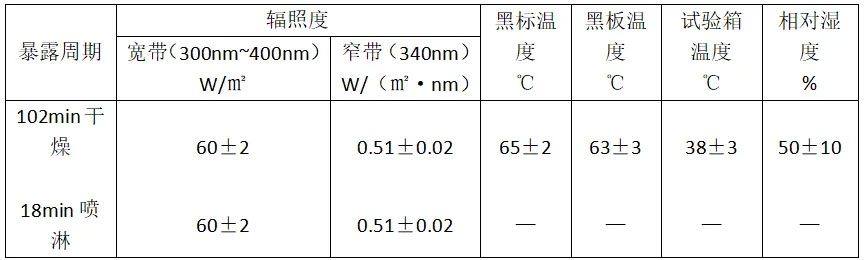

2、暴露條件：使用日光濾光器的氙弧燈暴露試驗條件如下：



3、試件安裝：將試件受檢區域以不受任何應力的方式固定在設備中的試件架上。



4、暴露：在試驗箱內放置試件前，要保證設備能在要求的暴露條件下運行，且整個暴露過程中保持試驗條件不變。



5、輻照暴露的測量：進行輻照暴露時，暴露間隔以暴露面單位面積上所受輻照能量來表示。



6、暴露后性能測定：試驗宜在光照期間噴淋之前結束，然后應在產品標準規定的條件下放置24h，進行相關性能測定。



7、試樣老化后的試驗結果可采用試樣曝露至某一時間或輻射量時的外觀變化程度或性能變化率表示，也可用試樣性能變化至某一規定值所需的曝露時間或輻射量表示。

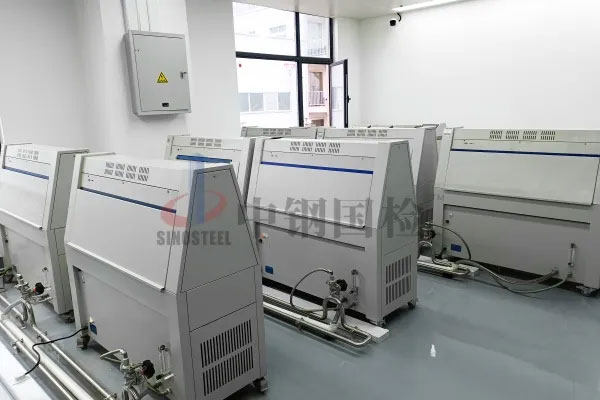

三、人工氣候加速老化——熒光紫外燈

1、試驗原理：將試件在可控的環境條件下暴露于熒光紫外輻射、熱和水中，模擬材料在實際使用環境中暴露于日光下發生的自然老化。

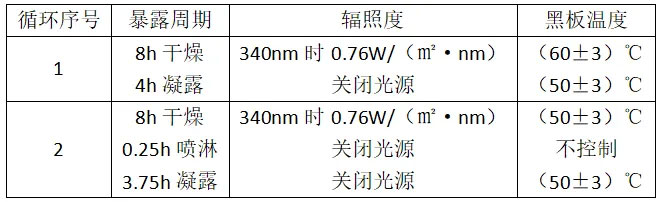

2、暴露條件：使用UVA-340燈人工氣候加速老化輻照條件如下：



3、試件安裝：將試件受檢區域以不受任何應力的方式固定在設備中的試件架上。



4、輻照暴露的測量：紫外輻照儀可以用于測量窄波段或寬波段的測量。進行輻照暴露時，暴露間隔以暴露單位面積上所受輻照能量來表示。注意試驗步驟包括試驗表面上輻照度和輻射暴露量的測量。



5、暴露后性能的測定：試驗宜在光照期間噴淋之前結束，然后應在產品標準規定的條件下放置24h，進行相關性能測定。



6、試驗結果：試樣老化后的試驗結果可采用試樣曝露至某一時間或輻射量時的外觀變化程度或性能變化率表示，也可用試樣性能變化至某一規定值所需的曝露時間或輻射量表示。



結尾

防水材料在建筑工程中屬于關鍵材料，對保證工程質量具有重要的作用。隨著社會的發展、建筑物整體結構的變化，要求防水材料應該質量好、使用年限長、施工方便、沒有污染、功能齊全等，因此必要的檢測是必不可少的。
