擠塑板外保溫系統性能及檢測要求，必看

擠塑板外墻保溫系統是一種采用擠塑式聚苯乙烯泡沫板作為保溫材料的建筑外墻保溫系統。具有優異的保溫隔熱性能、高強度與耐久性、防潮與防水性、施工簡便快捷以及環保節能等特點。適用于建筑保暖、屋面保暖、地面保暖、地下保暖、保暖芯材以及特殊應用等場合。



擠塑板外保溫系統是由粘結層、保溫層、抹面層和飾面層構成，主要包括擠塑板、膠粘劑、界面處理劑、抹面膠漿、玻纖網布等材料。本文簡述擠塑板外保溫系統和相應材料的技術要求，當檢測結果符合技術要求時可判定為合格。



擠塑板外保溫系統性能要求：

1、耐候性：經過耐候性試驗后要求試樣外觀應無可見裂縫，無粉化、空鼓、剝落現象；抹面層與擠塑板拉伸粘結強度應≥0.15MPa。



2、吸水量：將試樣防護層朝下浸入水中，浸泡3min后取出稱重，然后再浸水24h后稱重，按照公式計算試驗結果。要求試驗結果應≤500g/m²。



3、抗沖擊性：將試樣飾面層向上放置在試驗機上，用規定要求的鋼球自由落體沖擊試樣，要求二層及以上的擠塑板的抗沖擊性應為3J級；首層擠塑板的抗沖擊性應為10J級。



4、水蒸氣透過濕流密度：按照GB/T 17146-1997中水法進行試驗。要求試驗結果應≥0.85g/（m²·h）。



5、耐凍融性：將試樣在規定條件下進行30次凍融循環，觀察試樣，做好記錄。凍融循環結束后，在養護條件下狀態調節7d后，進行拉伸粘結強度測試。要求凍融循環后的試樣應無可見裂縫，無粉化、空鼓、剝落現象，拉伸粘結強度應≥0.15MPa。



6、抹面層不透水性：將試樣周邊防水密封，朝下浸入水槽，浸水時間達到2h時，觀察是否有水透過抹面層。試驗要求試樣內側應無水滲透。



7、熱阻：按照GB/T 13475進行測定，試樣的熱阻應符合設計要求。

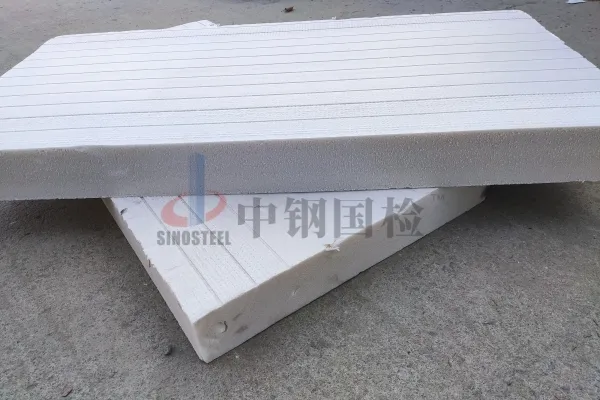

擠塑板性能要求：

擠塑聚苯板是以聚苯乙烯樹脂或其共聚物為主要成分，添加少量添加劑，通過加熱擠塑成型而制得的具有閉孔結構的硬度泡沫塑料制品，簡稱擠塑板。



1、擠塑板應為阻燃型，且應為不慘加非本廠擠塑板產品回收料的不帶表皮的毛面板或帶表皮的開槽板。



2、導熱系數：進行25℃導熱試驗后，不帶表皮的毛面板應≤0.032W/（m·K）；帶表皮的開槽板應≤0.030W/（m·K）。



3、垂直于板面方向的抗拉強度：制備好試樣，將試樣裝入拉力機上進行拉伸，直至試樣破壞，做好記錄并按照公式計算試驗結果。試驗結果應≥0.20MPa。



4、壓縮強度：將制備好的試樣置于試驗機上進行試驗，做好記錄并按照公式計算試驗結果。要求試驗結果應≥0.20MPa。



5、彎曲變形：按照GB/T 8812.1的規定對擠塑板進行彎曲試驗。試驗結果應≥20mm。





界面處理劑性能要求：

擠塑板界面處理劑專用于擠塑板界面處理的乳液，用于改善擠塑板與膠粘劑以及于抹面膠漿的粘結性，簡稱界面處理劑。



1、容器中狀態：按照GB/T 20623-2006中規定的方法進行，界面處理劑應符合色澤均勻，無雜質，無沉淀，不分層的要求。



2、凍融穩定性：經過3次試驗后，界面處理劑應無異常。



3、不揮發物含量：按照GB/T 20623-2006中規定的方法進行試驗。要求用于不帶表皮的毛面板的界面處理劑應≥18%；用于帶表皮的開槽板的界面處理劑應≥22%。



抹面膠漿性能要求：

抹面膠漿是由高分子聚合物、添加劑和填料、硅酸鹽水泥或其他無機膠凝材料組成的具有一定柔性的水泥基聚合物砂漿。薄抹在經表面處理的擠塑板外表面，與玻纖網布共同組成抹面層的材料。



1、拉伸粘結強度：將試樣安裝到適宜的拉力機上，進行拉伸粘結強度測定，記錄試樣破壞是的拉力值。其中原強度的試驗結果應≥0.20MPa，浸水48h，干燥2h后的拉伸粘結強度應≥0.10MPa；浸水28h，干燥7d后的拉伸粘結強度應≥0.20MPa；耐凍融強度試驗結果應≥0.20MPa。



2、壓折比：按照GB/T 17671的規定測定抗壓強度、抗折強度，并按照公式計算壓折比。要求試驗結果應≤3.0。



3、抗沖擊性：將試樣飾面層向上放置在試驗機上，用規定要求的鋼球自由落體沖擊試樣，抹面膠漿應測定3J級抗沖擊性。



4、吸水量：將試樣防護層朝下浸入水中，浸泡3min后取出稱重，然后再浸水24h后稱重，按照公式計算試驗結果。要求試驗結果應≤500g/m²。



5、可操作時間：將抹面膠漿按1.5h放置，到規定時間后略加攪拌，然后進行成型和養護，測定拉伸粘結強度原強度，符合要求時，放置時間即為可操作時間。抹面膠漿的可操作時間應在1.5h~4.0h范圍內。

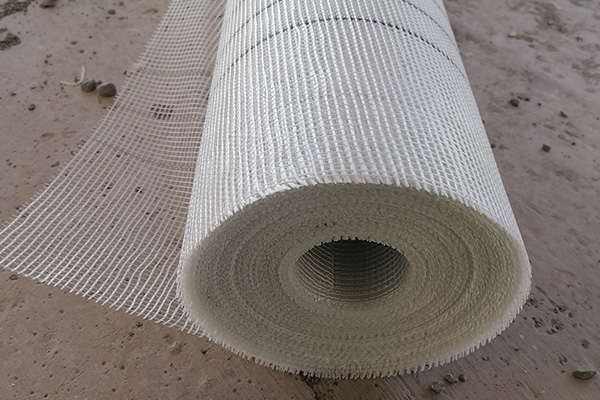

玻纖網布性能要求：

玻纖網布表面經高分子材料涂覆處理的具有耐堿功能的玻璃纖維網格布，內置于抹面層中的增強抗裂材料。

1、單位面積質量：按照GB/T 9914.3的規定進行，要求玻纖網布的單位面積質量應≥160g/m²

2、耐堿斷裂強度：按照GB/T 20102規定的方法進行，試驗結果應≥1000N/50mm

3、耐堿斷裂強力保留率：按照GB/T 20102規定的方法進行，試驗結果應≥50%

4、斷裂伸長率：按照GB/T 7689.5的規定進行，試驗結果應≤5.0%





對擠塑板外保溫系統和材料進行檢測，當試驗結果滿足以上要求時，即可評定為合格。同時對擠塑板外保溫系統進行檢測能夠確保其提供足夠的保溫效果，滿足建筑節能標準；驗證其在長期暴露于自然環境下的穩定性和持久性；確保在使用過程中不會構成火災安全隱患；確保擠塑板外保溫系統能夠承受各種物理作用而不損壞。旨在全面評估其性能、安全性和綜合性，以確保建筑物的節能效果和使用安全。
