隧道接觸網預埋槽道檢測機構 第三方檢測報告

在現代鐵路建設中，隧道接觸網預埋槽道作為關鍵基礎設施之一，承擔著連接接觸網設備、支撐電氣化鐵路系統的重要作用。其質量直接關系到鐵路運行的安全性與穩定性。因此，對預埋槽道的檢測工作顯得尤為重要。那么如何辦理全國認可隧道接觸網預埋槽道檢測報告？有沒有權威的第三方檢測機構推薦？本文將為大家詳細介紹，并附上正規隧道接觸網預埋槽道檢測案例。

一、中鋼國檢：專業預埋槽道檢測機構

中鋼國檢隸屬于中鋼集團，是國家質檢總局認可的第三方公正性技術檢驗機構，擁有CMA、CNAS、ILAC、SCS等實驗室檢測資質，具備豐富的檢測經驗和先進的設備。中鋼國檢不僅在橋梁、隧道、公路、鐵路等領域提供檢測服務，還具備橋隧專項檢測資質證書和公路工程綜合甲級資質，能夠為各類工程提供全面、權威的檢測報告。

中鋼國檢在全國各地設有多個分子公司或辦事處，能夠就近安排工程師進行現場檢測，極大地方便了客戶的檢測需求。此外，中鋼國檢還積極參與多項行業標準的制定，擁有20余項專利技術，技術團隊由注冊結構工程師、檢測工程師等專業人員組成，確保檢測工作的科學性與嚴謹性。

二、隧道接觸網預埋槽道檢測項目

預埋槽道的檢測內容涵蓋多個方面，包括外觀尺寸、鍍鋅層厚度、承載力、緊固力矩、疲勞性能、耐火性、鹽霧試驗等。具體檢測項目如下：

外觀及尺寸檢查：確保槽道表面光滑、無裂紋、無嚴重劃傷等缺陷，尺寸符合設計要求。

鍍鋅層厚度檢測：使用涂鍍層測厚儀測量，確保防腐性能達標。

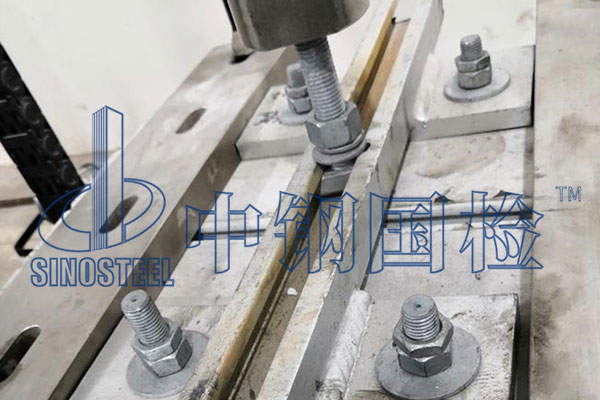

承載力測試：包括單錨柱拉伸載荷、剪切工作載荷、撓度試驗、雙錨柱拉伸載荷等，確保槽道在實際使用中的穩定性。

T型螺栓承載力測試：破壞試驗后，抗拉破壞載荷應不小于3倍單根螺栓允許荷載。

標準緊固力矩試驗：加載標準緊固力矩，確保螺栓與螺母連接牢固。

疲勞試驗：槽道應能經受循環加載，疲勞試驗后連接破壞荷重下降不大于5%。

耐火試驗：預埋槽道經耐火試驗后承載力不喪失，懸掛載荷配重不脫落。

鹽霧試驗：150小時銅鹽加速醋酸鹽霧試驗后，試樣表面不出現紅銹。

這些檢測項目均依據《TB/T 3329-2013 電氣化鐵路接觸網隧道內預埋槽道》和《GB/T 37613-2019 預埋槽道型鋼》等國家標準進行，確保檢測結果的權威性和科學性。

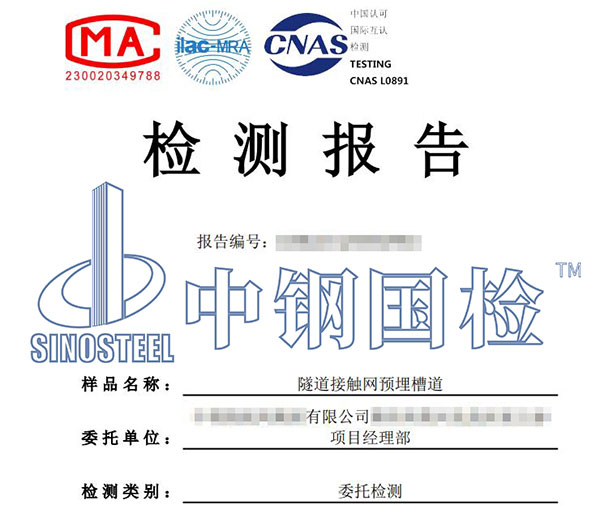

三、隧道接觸網預埋槽道檢測報告-案例

中鋼國檢出具的檢測報告具有法律效力，是工程驗收的重要依據。中鋼國檢作為老牌第三方檢測機構，深耕行業40年，其擁有非常豐富的隧道接觸網預埋槽道檢測經驗，下面是某單位委托中鋼國檢做的隧道接觸網預埋槽道檢測，客戶送檢了6根槽道和15套螺栓樣品，共委托了31項檢測項目指標，詳細內容如下：

樣品名稱：隧道接觸網預埋槽道

規格型號：CAG-52/34

樣品數量：6 根槽道、15 套螺栓

代表數量：277m

檢測依據：1.GB/T 228.1-2021《金屬材料 拉伸試驗 第 1 部分:室溫試驗方法》;

2.GB/T 2694-2018《輸電線路鐵塔制造技術條件》;

3.TB/T 3329-2013/XG1-2023《電氣化鐵路接觸網隧道內預埋槽道(含 2023 年第 1 號 修改單)》;

4.GB/T 4336-2016/XG1-2017《碳素鋼和中低合金鋼 多元素含量的測定 火花放電 原子發射光譜法（常規法）,含國家標準第 1 號修改單》;

5.GB/T 20124-2006《鋼鐵 氮含量的測定惰性氣體熔融熱導法(常規方法)》;

6.GB/T 4956-2003《磁性基體上非磁性覆蓋層 覆蓋層厚度測量 磁性法》;

7.GB/T 6462-2005《金屬和氧化物覆蓋層 厚度測量 顯微鏡法》;

8.GB/T 1732-2020《漆膜耐沖擊測定法》。

判定依據：1.TB/T 3329-2013/XG1-2023《電氣化鐵路接觸網隧道內預埋槽道(含 2023 年第 1 號 修改單)》；

2.GB/T 1591-2018《低合金高強度結構鋼》；

3.技術要求。

檢測項目：1.抗拉強度，2.上屈服強度，3.斷后伸長率，4.鍍鋅層附著性，5.尺寸檢查：槽道尺寸： W，6.尺寸檢查：槽道尺寸：H，7.尺寸檢查：槽道尺寸：C，8.尺寸檢查：槽道尺寸： D，9.尺寸檢查：槽道尺寸：F，10.槽道承載力：單錨柱拉伸載荷(FL)，11.槽道承載 力：雙錨柱拉伸載荷(FL)，12.槽道承載力：剪切工作載荷(Fj)，13.槽道承載力：撓度試 驗，14.外觀檢查，15.T 型螺栓承載力，16.扭轉度測量，17.C，18.Si，19.Mn，20.P， 21.S，22.Ni，23.Cr，24.Cu，25.N，26.碳當量 CEV，27.鍍鋅層厚度，28.T 型螺栓鍍鋅 層厚度，29.槽道體鍍鋅層厚度，30.角度檢查，31.耐沖擊性。

主要儀器設備：1.漆膜沖擊試驗器(檢 G805);2.微機控制電子萬能試驗機(檢 W126);3. 錘擊試驗裝置 (檢 W617);4.金相顯微鏡(檢 J115);5.體視顯微鏡(檢 J116);6.液壓萬能試驗機(檢 W128);7.涂層測厚儀(檢 J642);8.火花放電直讀光譜儀(檢 C010);9.鋼卷尺(檢 WL210);10.電子引伸計(檢 WY023);11.電子數顯卡尺(檢 WL441);12.氧氮氫分析儀 (檢 C015);13.數顯千分尺(檢 WL319);14.液壓試驗機(檢 W154)等。

檢測結論：送檢樣品所檢項目符合 TB/T 3329-2013/XG1-2023、GB/T 1591-2018 標準及技術要求。

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的隧道接觸網預埋槽道檢測報告，報告加蓋了CMA、CNAS等資質印章，具備法律效力，在中鋼國檢官網和國家質量監督局均線上可查，全國認可，用途廣泛。

綜上，隧道接觸網預埋槽道的檢測是保障鐵路工程安全運行的重要環節。中鋼國檢是專業第三方檢測機構，提供預埋槽道全面檢測服務，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有隧道接觸網預埋槽道檢測或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。
